nrf24l01无线通信模块与51单片机工作原理

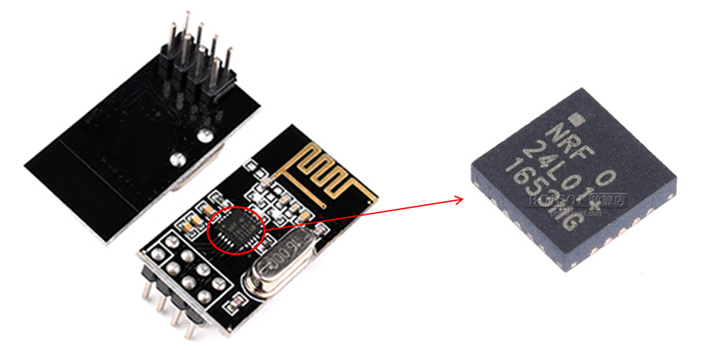

这是一个NRF24L01模块，如图1，它是一款2.4GHz的无线收发一体模块，我们使用它来实现单片机之间的无线通信。这个模块的核心元器件就是中间的这颗NRF24L01芯片，这颗芯片是欧美品牌，而外围模块则是中国制造。

.

.

图1 NRF24L01模块

.

.

它有着迷你的外形尺寸，使用起来非常方便。板载蛇行天线最大传输距离为100米。支持一对六数据通信。这个模块通过八个直插引脚与外界进行连接，供电电压为1.9至3.6伏，其他数据引脚可以直接连接3.3V或5V单片机。空中传输速率有2M、1M和250KHz可选。它与主控芯片之间的通信方式为4线SPI通信，最高速率为10MHZ。

.

图2 NRF24L01的电性能

.

.

这是模块的PCB布线图，第1、2引脚为电源引脚。第3引脚为模块的低电平使能引脚。第4引脚用于控制模块的片选，用于开始一个SPI通信。第5、6、7、8为模块的SPI通信口，他们依次为SPI总线时钟、主器件输出从器件输入、主器件输入从器件输出和中断信号输出引脚。如图3.

.

.

图3 引脚功能描述

.

.

这是两颗单片机借助NRF24L01实现无线通信的接线原理图，他们的连接非常简单。这个模块会占用单片机的6个引脚，我们使用单片机的2个普通IO端口连接模块的片选和使能引脚，用单片机的SPI引脚或普通IO口模拟SPI总线连接模块的SPI引脚即可实现数据交换。如图4.

.

.

图4 接线原理图

.

.

NRF24L01是由NORDIC生产的工作在2.4GHz~2.5GHz的ISM 频段的单片无线收发器芯片。无线收发器包括：频率发生器、增强型“SchockBurst”模式控制器、功率放大器、晶体振荡器、调制器和解调器。

　　输出功率频道选择和协议的设置可以通过SPI 接口进行设置。几乎可以连接到各种单片机芯片，并完成无线数据传送工作。

　　极低的电流消耗：当工作在发射模式下发射功率为0dBm 时电流消耗为11.3mA ，接收模式时为12.3mA，掉电模式和待机模式下电流消耗更低。
